 Nokia E51 - nabíjanie cez miniUSB



Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.!!!



 V tomto článku sa dnes posnažímeObrazek presvedčiť Nokiu E51 aby sa nabíjala prostredníctvom miniUSB portu ktorým disponuje ,avšak v základnej výbave vie cez neho len komunikovať s PC.

Troška teórie ohľadom mojej prácičky :

základom bola otázka prečo tento manažérsky telefón má miniUSB port cez ktory sa dá prehrávať firmware ,presúvať súbory či iné operácie avšak manažérsky bratia z vyžších cenových hladín alebo iných značiek tento univerzálny port používajú aj na stereo slúchadlá či nabíjanie .

Preto som sa rozhodol zmeniť jednoduchým postupom tieto vlastnosti našeho miláčika a dopriať si viac pohodlia na cestách alebo doma. Od roku 2011 bude väčšina nabíjačiek na mobilné telefóny zjednotená na typ microUSB aj keď je škoda že nezvolili skôr najpoužívanejší miniUSB port ktorym disponujú mp3 prehrávače ,mobily ,GPS navigácie a iné a všetko by bolo univerzálnejšie ...

Tak sa v dnešnom článku pokúsime priblížiť sa k zatial najpoužívanejším nabíjačkam s konektorom miniUSB.





Úprava mobilu pre nabíjanie prostredníctvom miniUSB portu:



Budeme potrebovať:

pevné a šikovné ruky , dobrý zrak či iný zlepšovák , mobil , skrutkovač TORX6 , tenký lakovaný medený drôt z priemerom okolo 0,1mm , kolofóniu ,kvalitný cín , mikropájku alebo teplovzdušnú pájkovačku



Upozornenie!!!

Týmto procesom si môžete mobil nenávratne poškodiť za čo autor tohto článku nezodpovedá a každý koná len na vlastú zodpovednosť a je si vedomý že tento zákrok vedie k neuznaniu záruky v prípade nejakého poškodenia , a preto si všetky dáta pred začiatkom samotnej operácie zálohujte cez program NokiaPcSuite .Ak by ste aj prišli o telefón zazálohované dáta si môžete nahrať do inej E51 či dokonca do iného modelu nokie (ktorý to bude podporovať)







Rozoberanie krok 1.

ObrazekAk máme všetky veci nachystané môžeme sa do toho pustiť v tomto poradí:

zazálohovať si všetko!

  1. vypnúť mobil
  2. zdemontovať zadný kryt
  3. vybrať batériu (odložit ju aby nedošlo ku skratu)
  4. vybrať SIMkartu a microSD kartu
  5. pomocou skrutkovača TORX6 odskrutkovať 4 šróbiky vyznačené na obrázku







Rozoberanie krok 2.



Po odstrutkovaní šróbikov sa nam telefón začne lahko otvárať ale pozor na uchytenie vo vrchnej strane telefónu , na obrazku si pozrite ako to vyzerá a podľa toho mobil otvárajte aby ste si tu "pacičku" neodlomili

Obrazek   Obrazek







































Rozoberanie krok 3.Obrazek



 Predný kryt už máme dole teraz sa pustíme do demontáže dosky klávesnice ,displaju a ochranného kovového rámika.

Najprv odskrutkujeme

vyznačené šróbiky



 Obrazek

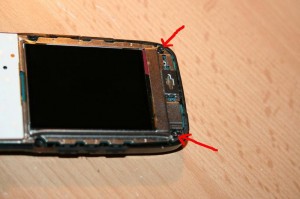

Uvolníme si kovový rámik ktorý je "zaháknutý" o dosku z oboch strán (vyznačené na obrázku)



 Obrazek









 následne jemne odpojíme konektor klávesnice od dosky a odstránime kovový rámik potom tým istým spôsobom odpojíme display (upozornujem že display je veľmi krehký a preto velmi opatrne )

odložíme si ho na bezbečné miesto aby sme ho nepoškodili a takisto ho nechytáme mastnými prstami(zle to ide dole )







Rozoberanie krok 4.



ObrazekTeraz už máme telefón skoro rozobratý , je tu ešte jedna prekážka











Obrazek







v "tele" telefónu je vsadená doska ktorú držia ešte dve "pacičky" , stačí si to len chytiť do rúk zospodu vytláčať dosku prstami a hore len jemne povoliť palcami tie "pacičky" a doska by sa nám mala uvolniť tak ako ju chceme :)











 Pájkovanie krok 5.



Pred začatím samotného pájkovania si musíme dosku najprv pripraviť pájkované miesta odmatením, potom ich natrieť pájkovacou pastou "fluxom" alebo naniest roztavenú kolofóniu či kolofónu riedenú liehom.

Ja osobne som pájkované miesta len "napatlal" roztavenou kolofóniou .Treba si pripraviť vhodný "prepoj" , ja som použil čo najtenší lakovaný(!!!) medený drôt aký som doma našiel , zvolil som si vhodnú dĺžku (ani krátky ani dlhý - tak akurát :) oba konce som jemne zbavil ochranného laku ( ja to robím pichnutím do horúceho cínu a ten lak zhorí a následne ak je v zmesi dosť kolofónie sa aj pocínuje tak ako potrebujeme) , pocínované konce zrežeme tak aby nebol moc velky kus drôtika odhalený (mohol by sa dotýkať aj iných spojov a robiť skraty!! )

Teraz už len stačí naniesť cín na vyznačený bod č. 1 , popr. na bod č. 2 ten vrchný alebo pridať trošku cínu na bod č.2 spodný , drôtikom treba prepojiť bod č.1 a bod č.2 , je na vas ktoru cestu si zvolíte .

Takisto by tento prepoj šiel urobit priamo z miniUSB konektora ale to by sa zle pájkovalo tak som to radšej šupol na ten kontaktný bod , ale nebolo by to vidno po vybratí batérie ...

Obrazek







teraz si to už len treba dobre prekontrolovať a ten najtahší krok máme zasebou :)













Zloženie krok 6.

 Obrazek



Skladanie sa neobíde bez problémov a je dobré sa im vyvarovať, dobré je si mobil dobre vyčistiť keď už sme ho rozobrali , z vhodnou kefkou odstránime prach ktorý je takmer všade



Následne pokračujeme krokmi ktoré su potrebné pri rozoberaní ale v opačnom poradí





Obrazekkeď sa dostaneme ku kroku v ktorom už ideme nasádzať späť predný kryt je dobre si tento kryt zvnútra ako aj display dobre prefúknuť stlačeným vzduchom , eliminuje sa tak prach "za sklíčkom" ktorý sa tam nájde vždy pri zložení mobilu





 Obrazek





Týmto sa dostávame k poslednému ale tiež dôležitému kroku skladania , kedže z mojej skúsenosti som odpozoroval krehkosť plastového tela mobilu "stredné" šróbiky moc nedoťahujeme pretože ten plast škaredo praskne a vylezie von a na kraji mobilu nám spraví ostrú "ľadovú kru" , takže ten šróbik kde je skrutkovač doťahovať jemne a mozno aj jeho príbuzny na druhej strane mobilu to tak bude mať rád







Obrazek

Záver



Na záver si treba všetko dobre prekontrolovať či sedí ako má vložit  microSD ,SIMkartu , batériu , zadný kryt a zapnúť mobil. Keď je zapnutý pripojiť USB kabel a ak ste všetko dobre spravili bude sa správať presne tak ako predtým avšak bude sa aj nabíjať :)

 Táto úprava bola robená na mobilnom telefóne typu NOKIA E51-1 ,dobre si prekontrolujte či máte rovnaký typ zariadenia pretože iné druhy môžu mať inač zapojenú dosku a bez dostatočných elektrotechnických zručností si to nemôžete overiť. Po tejto úprave sa dá do telefónu nahrávať aj nový firmware a dokonca určitým postupom aj odstrániť "brandovanie " operátora ,dokonca vám nehrozí vybitie batérie počas flashovania a je tým väčšia bezpečnosť pri prehrávaní firmwaru :)







pripomienky a otázky píšte dole do komentárov (popr. ICQ 257688191) , väčšie fotografie si môžete pozriet po kliknutí na nižšie uvedený link fotogalérie

SiemensMania.cz




English charging nokia E51 via miniUSB


Náhledy fotografií ze složky E51 miniUSB nabijanie

Komentáře

Přidat komentář
Kontrolní kód Přehrát audio kód

Přehled komentářů

pochvala

(Vladimir, 18. 3. 2014 11:23)

Diky moc, fachalo. Supr.

Bubelaj prosím kontaktuj ma

(palucko (admin), 19. 7. 2012 22:27)

Ahoj bubelaj , ludom pred tebou to fungovalo tak možno sa stala len niekde chybička , skús mi poslať detailnú fotografiu napájkovaných spojov a možno odhalíme zradu

palucko@gmail.com

Nejde :(

(Bubelaj, 19. 7. 2012 20:41)

Sakra neviem preco ale nejde mi to pri tom som spravil vsetko podla planu

Funguje

(Tomus, 14. 7. 2011 12:38)

Tak jsem si ho take upravil a fachci to bezvadne, diky za navod.

Paluckovi

(Tomas, 21. 7. 2010 11:00)

Palucko, Tvuj clanek je naprosto super, po uprave nemusim do auta kupovat a vozit dalsi kabel, ale nabijim pros kabel co mam na GPSku. Pokud nekde v menu lze tu hlasku odstarnit, tak pak to nema nejmensi chybu. Jeste jednou diky.

Tomasovi

(palucko, 18. 7. 2010 19:37)

Hej o tejto muške viem len som sa nejak nedostal k tomu dopisať ju do članku a v menu telefonu sa da nastavit aby sa tato hlaska nezobrazovala ....

Drobné mušky

(Tomas, 18. 7. 2010 15:34)

Po spojení kontaktů podle návodu to skutečně miniUSB kabelem nabíjí, vedlejším nešvarem je fakt, že při každém zapojení kabelu (jak do USB, tak do normálního napájecího konektoru z nabíječky) se telefon ptá na připojení přes PC suite nebo Data transfer (a znamená to odmáčknout nějakou klávesou tuto otravnou hlášku).

hmm

(palucko, 28. 6. 2010 20:19)

sorry bol som na dovolenke bez netu , a po uprave mi ide vsecko len akurat ked pripojím nabku tak pise ze USB pripojene ale inac nic negatívne na tom nevidím

joj :)

(nighaj, 24. 6. 2010 21:18)

jasne ze som cital, predtym mi to islo takze zaspinit sa to pocas roboty nemohlo...takze tebe ide ten prenos aj po uprave?

Odskusane na e51

(Palucko, 24. 6. 2010 20:13)

Prosim precitaj si komentar pod tym tvojim , skus vybrat baterku a zasa zapnut z batt ci nepojde ,alebo spina v konektore

N95

(nighaj, 24. 6. 2010 19:29)

prepojil som usb + pin na + pin z jacku nabijacky, ale po pripojeni kabla USB to len nabija a nefunguje mod PC suite ani Prenos dat..... ?

Můj pokus

(fvs, 6. 3. 2010 6:19)

Také jsem si mobil upravil podle tohoto návodu. Po úpravě se zdálo (jak autor tohoto návodu ví, neb jsem ho s tím dost otravoval), že se operace povedla, ale pacient zemřel :) - nabíjení fungovalo OK, ale PC nedokázalo navázat komunikaci s mobilem. Zkoušel jsem jiný USB kabel, přidaný propoj znovu odpájet, ... pořád stejný.
Už jsem se s tím i smířil. Ale minulý týden mi chvílemi přestávalo fungovat nabíjení přes USB z autonabíječky. Zkrátím to - já vůl měl zaprasený USB konektor v mobilu.
Palucko, vše fachčí jak má!!! Ještě jednou díky za tenhle návod.

Zdenek

(palucko, 19. 2. 2010 16:27)

ano máš pravdu ;) , jen si nesmíš pájkou roztopil plasty kolem

nabíjení přes miniUSB

(Zdenek, 19. 2. 2010 16:16)

Jestli jsem to dobře pochopil, pro spojení bodu 1 a horního bodu 2 se ani nemusí mobil rozdělávat, stačí vyndat akumulátor.
